联系我们| ORTEC提供三种标准NIM宽度的空白模块，单宽（400A）、双宽（400B）和三宽（400C），为实验人员提供了标准配置中专用电子设备不同的封装设计。空白模块出厂时已装配好，每个模块都配有10个连接器引脚，引脚预先连接25.4厘米（10英寸）引线，以便与实验电子设备集成。 |  |
产品中心
PRODUCT CATEGORY
详细介绍

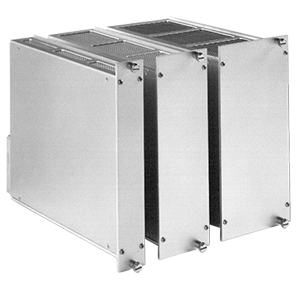

空白NIM模块 - 型号400A、400B和400C +

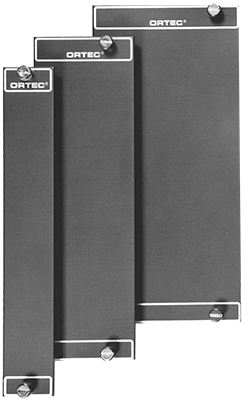

空白NIM面板 - 型号400-1B、400-2B和400-3B +
ORTEC提供三种标准NIM宽度的空白面板，分别为单宽（400-1B）、双宽（400-2B）和三宽（400-3B）。
磁屏蔽罩 - 型号218 +
建议将磁屏蔽罩与光电倍增管一起使用，以减少来自地球磁场或其他设备磁场的干扰。型号218用于2英寸直径的光电倍增管和ORTEC 265型管座。型号218的标称长度为12.7厘米（5英寸），外径为7.6厘米（3英寸）。

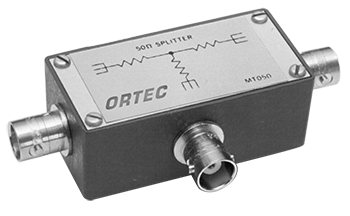

信号分配器 - 型号MT050 +
一个输入端提供两个相等的半幅输出，仍然保留50Ω端接；反射，通常为10％（直流至超过500 MHz的等效带宽）；上升时间，1 ns；连续输入功率，1 W。
电缆组件和散装电缆 +
C-18-0 Microdot 100Ω电缆，带两个Microdot公插头，5厘米（2英寸）长
C-18-2 Microdot 100Ω电缆，带两个Microdot公插头，0.61米（2英尺）长
C-19-2 Microdot 100Ω电缆，带一个BNC公插头和一个Microdot公插头，0.61米（2英尺）长
C-21 Microdot 293-3913 100Ω电缆，可指定长度
BNC插头 - RG-62A/U（93Ω） - BNC插头。
C-24-1/2 15厘米，6英寸长
C-24-1 30厘米，1英尺长
C-24-2 0.61米，2英尺长
C-24-4 1.2米，4英尺长
C-24-8 2.4米，8英尺长
C-24-12 3.7米，12英尺长
BNC插头 - RG-58A/U（50Ω） - BNC插头。
C-25-1 30厘米，1英尺长
C-25-2 0.61米，2英尺长
C-25-4 1.2米，4英尺长
C-25-8 2.4米，8英尺长
C-25-12 3.7米，12英尺长
C-34-12 RG-59B/U 75-Ω电缆，带一个SHV母插头和一个MHV公插头，3.7米（12英尺）长。
C-36-2 RG-59B/U 75-Ω电缆，带两个SHV母插头，0.61米（2英尺）长
C-36-12 RG-59B/U 75-Ω电缆，带两个SHV母插头，3.7米（12英尺）长
C-75 RS-232-C电缆，母对母，3米长。
C-80 RS-232-C加长电缆，公对母，3米长。
401-C3 模块扩展电缆，0.91米（3英尺）长。
C-VT120 用于VT120A/B/C的电源线组件，3米长。
121-C1 前置放大器电源延长线，3米（10英尺）长。公对母 9针D型连接器。
4002P-C1 前置放大器电源电缆。
C-488-2 IEEE-488接口电缆，2米长。
C-488-4 IEEE-488接口电缆，4米长。
PRN-C-2 打印机端口电缆，公对母，25芯；0.61米（2英尺）长。
PRN-C-10 打印机端口电缆，公对母，25芯；3米（10英尺）长。
LL174信号电缆 RG-174 50-Ω电缆，带两个LEMO公插头。
LL174-0 0.1米长
LL174-1 0.25米长
LL174-2 0.5米长
LL174-3 1米长
LL174-4 2米长
SMA58 RG-58A/U（50Ω）同轴电缆，带SMA连接器
SMA58-0.15 0.15米长
SMA58-0.5 0.5米长
SMA58-1.5 1.5米长定制电缆组件 +
用所需长度（以英尺为单位）替换型号中的X，可以订购以下定制电缆。例如，如需订购25英尺长的C-18-X-S电缆，请在订单上注明C-18-25-S。（1米= 3.28英尺）
C-18-X-S Microdot 100-Ω 电缆，带两个Microdot插头。 C-19-X-S Microdot 100-Ω 电缆，带一个Microdot公插头和一个BNC公插头。 C-24-X-S RG-62A/U 93-Ω电缆，带两个BNC公插头。 C-25-X-S RG-58A/U 50-Ω电缆，带两个BNC公插头。 C-34-X-S RG-59B/U 75-Ω电缆，带一个SHV母插头和一个MHV公插头。 C-36-X-S RG-59B/U 75-Ω电缆，带两个SHV母插头。 C-43-X-S RG-59B/U 75-Ω电缆，带一个SHV母插头和一个开放端。 C-45-X-S RG-62A/U 93-Ω电缆，带一个SHV母插头和一个BNC公插头；将807型真空室连接到142AH、142IH和142PC型前置放大器。 121-C1-X-S 前置放大器电源延长线。 401-C3-X-S 模块扩展电缆。 终端子 +
TF50 馈通终端子，50Ω，BNC。在高阻抗输入端提供50Ω电缆的50Ω（±2％）1 W馈通终端。
SMA50 终端子，50Ω，SMA（公头）。
T50 终端子，50Ω，BNC。提供高质量的50Ω（±1％）1/2-W终端子。
C-27 终端子，100Ω，BNC公插头。
C-28 终端子，50Ω，BNC公插头。
LT050 终端子，50Ω，LEMO。
适配器 +
C-16公头Microdot转母头BNC
C-17公头BNC转母头Microdot
C-29 BNC三通连接器
C-30母头Microdot转母头Microdot

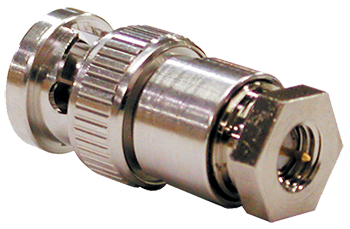

C-31公头BNC转公头Microdot
C-46 SHV三通连接器

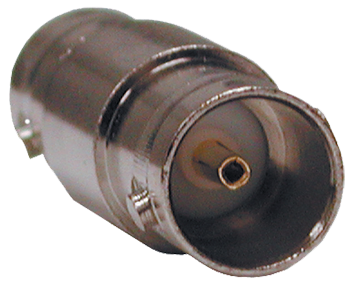

C-62母头BNC转母头BNC

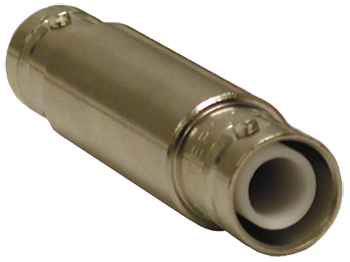

C-63公头SHV转公头SHV
BL050公头BNC转母头LEMO
BNC/SMA公头BNC转母头SMA
IT100脉冲反相器，用于50Ω系统。失真小、线性度好、无过载效应，0.8 ns上升时间能力和100 ns内7％倾斜。
LB050公头LEMO转母头BNC
SMA/BNC公头SMA转母头BNC

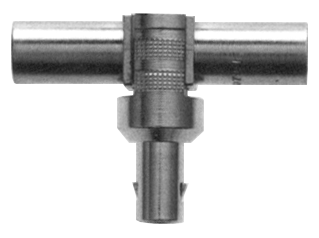

TA050 LEMO三通适配器隔板安装式插孔 +
C-13 BNC转Microdot真空，带有母头BNC和公头Microdot
C-38 SHV公头隔板插孔插头 +
C-22用于100Ω电缆的Microdot公插头
C-37 SHV母插头工具 +
C-23用于C-21和C-22 Microdot T32-11的装配工具USB连接 +
DPM-USB双端口内存到USB转换器
自个人计算机问世以来，ORTEC便推出了MCB，它通过扁平带状电缆连接到计算机中的ISA卡。ISA（工业标准结构）总线现在几乎已经绝迹。今天的现代计算机通常没有任何类型的空插槽，但都有USB端口。作为CONNECTIONS产品系列的增强版本，DPM-USB接口提供了一种将ORTEC双端口内存（DPM）通信转换为USB的方法。
ORTEC USB MCA产品的USB-CONC CONNECTIONS距离延长器
USB连接是与ORTEC数字多通道缓冲器（MCB）或多通道分析器（MCA）产品（如digiDART、digiBASE和DSPEC系列）进行通信的快速方式。USB是将仪器连接到PC（尤其是便携式笔记本电脑）的方式。然而，在某些情况下，需要远距离连接一个或多个仪器，而该距离超出了USB延长线可以到达的距离。USB-CONC是一种“USB转以太网集线器”，可以使用以太网硬件和TCP/IP协议将多达5个ORTEC MCB连接到PC。多个USB-CONC设备可以连接到单个PC或PC网络。
USBEXT USB有源延长线
型号USBEXT可以缓冲进出延长线的USB信号，从而确保信号质量。低速和高速USB设备都可以使用USBEXT。无需额外电源（延长线由USB供电）。
